TR-450 電動研磨機 使用說明

使用說明 :

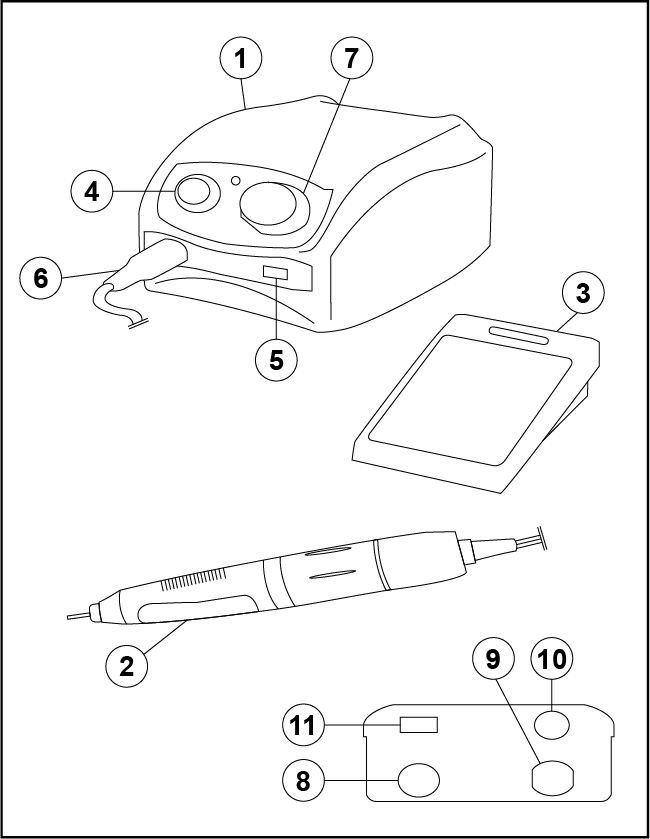

1. 插上電源前，請先確認主機上電源(4)設定為關閉，及主機底部之電壓切換至正確電壓(110V/220V)。
2. 將手機(2)插入主機上之手機插座孔(6)。
3. 主機上之出力大小旋轉鈕(7)請設定於0。
4. 確認手機(2)上之工件是否安裝完好、手機是否設於「lock」之狀態。

※ 為避免操作時夾頭或工件掉落，請於工件安裝完成後進行下列檢查：
-以主機旋轉鈕測試速度 :
5. 請單手手持手機，並以另一手開啟主機上之電源開關(4)。
6. 請旋轉出力大小旋轉鈕來檢查手機之運轉情況。

-以腳踏板測試速度 :
7. 請關閉電源開關(4)。將腳踏板(3)連接於主機後面板之插座(8)，切換至腳踏控制(11)，輕踩腳踏板以測試手機運轉情況。
8. 關閉電源，切換至另一旋轉方向(5)，打開電源並測試手機運轉情況。
9. 接上腳踏開關時，則以腳踏板控制手機轉速。

腳踏開關使用方法 :
請先關閉主機上之電源，將腳踏板電源線連接於主機後面板之腳踏板連接線插座(8)，再切換至腳踏控制(11)，打開電源即可使用。

工件更換 :
-請左轉機身至"開"(OPEN)的位置，當聽到"咔"一聲時，即表示夾頭鬆開，可進行更換弓件。
-工件更換完畢後，請確認機身轉回至"鎖"(LOCK)的位置。
-組裝工件時請確認工件之柄徑與夾頭規格是否相符。
-組裝時請確認工件之柄無任何彎曲或生鏽，以確保工件可安全固定於夾頭。

夾頭更換 :

-於夾頭內先插入原廠所附之圓棒(如3mm夾頭，所附之圓棒即為3mm)或同夾頭尺寸之圓棒。
-請直接左轉機身至"開"(OPEN)的位置，當聽到"咔"一聲時，即表示夾頭鬆開。

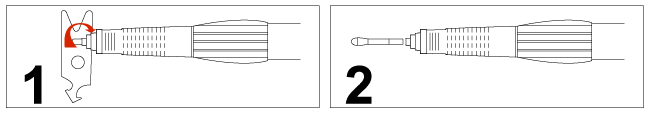

-再將板手之三角孔套於夾頭上(圖1)，逆時針方向轉動鬆開夾頭即可進行更換。更換完畢後再以順時針方向鎖緊。
適用夾頭 : 1.6mm、2.34mm、3mm、3.175mm
※ 組裝或拆卸工件/夾頭時請確認主機電源為"關"的狀態

保險絲更換 :
保險絲座設於主機之背面(10)，請使用一字螺絲起子內壓後逆時旋轉，打開即可更換保險絲。

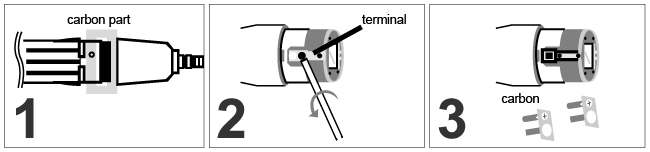

碳刷更換 :
-請先空轉手機約一分鐘使碳刷正確歸位。
-關閉電源。
-轉開手機底部之外殼(下圖1)。
-以十字螺絲起子鬆開碳刷之螺絲(下圖2、3)即可更換新碳刷。
※ 請不定期檢查碳刷，若碳刷消耗完畢而未即時更換，有可能會造成手機嚴重受損。

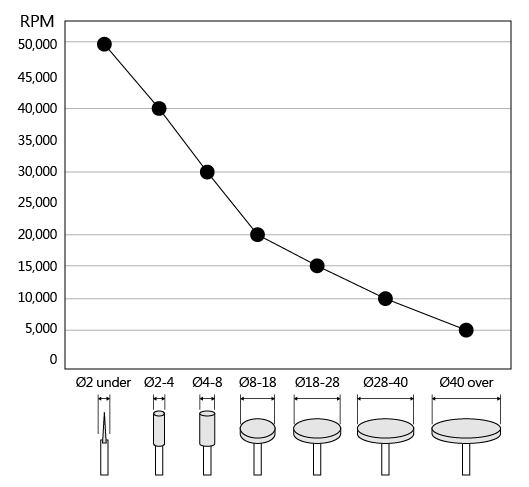

轉速設定 :
請依下圖指示，視磨料大小挑選適合之轉速。

※ 本機設有自我保護裝置，若使用超過其負荷便會隨之啟動
當自我保護裝置啟動時會 : 發出"嗶"聲>亮紅燈>自行斷電，此時只要關機等待約1~3分鐘，再重新開機即可。

工具操作安全手則 :
1. 本機不適用於潮溼處。
2. 最佳使用環境
溫度 : 10°C~40°C
溼度 : 30~75%
氣壓 : 700~060hpa
3. 本組內含之手機與腳踏板只適用於本組之主機。
4. 工件適用柄徑 : 1.6mm、2.34mm、3mm、3.175mm
5. 請勿使用生鏽或柄變形之工件，以避免造成本機之負荷而減短其壽命。
6. 更換工件前請先關閉電源開關。
7. 請使用2A保險絲
8. 使用前電壓請切換至正確位置(110V或220V)
9. 請勿扔、丟手機以避免造成破裂或損壞。手機若不慎掉落，請檢查工件柄是否彎曲、操作時是否有過熱現象。
10. 當主機電源線插入插座時，請確認主機上之電源為關閉之狀態，以避免瞬間啟動造成任何傷害。
11. 當研磨工件停止轉動後方能將手時平放，此時請勿觸摸研磨工件以免造成燙傷。
12. 操作時請配戴護目鏡、耳塞、臉罩......或採取其它必要之防護措施。
13. 請保持工作環境的清潔，避免機具堆積髒污而減短其壽命。
14. 請勿過度彎折電線或將之壓於重物之下，否則易發生電路短路或引起火災。
15. 請遠離火源、香煙、蠟燭，或過熱之設備以防止火災發生。
16. 切勿使用規格不符之工件。
17. 在極熱或極冷時操作本機，請給予充份時間暖機。
18. 請勿在充滿可燃氣之場所使用本產品，以免造成危險。
19. 更換配件時，請使用MIRACLE原廠之配件，否則易減低本機之性能及增加維修之困難。
20. 無進行工作時，請勿放任工具於運轉狀態以免傷及他人。

內含配件 :
1. 電動研磨主機 2. 手機盒(手機一支、工具組一套、2A保險絲一個、碳刷二個) 3. 手機座 4. 腳踏板 5. 說明書

保固說明 :
保固期為一年，其他耗材配件，如培林(軸承)、碳刷...等，不在保固範圍。人為疏失或不當配件之使用亦不在保固範圍。
